一、簡述

ZWD-RF-RC4是深圳市中緯達科技有限公司開發的一款增強型多功能四路無線遙控帶解碼接收模塊。模塊內置超外差無線射頻接收和智能解碼電路，自適應遙控器振蕩電阻，接收信號強，反應靈敏，遙控距離遠，抗干擾能力強。帶學習遙控碼功能，兼容遙控器芯片：1527、2264、2260、2262、FP527、2240、SMC918等遙控器，可自由搭配各種射頻遙控器，有點動、自鎖、互鎖等多種工作模式。超低待機功率，寬電壓輸入，廣泛應用于家里電器燈具、大型辦公室、各類展廳和生產車間等場景，安裝和使用靈活便攜。

二、功能特點：
1.可學習存儲（最大 20 個遙控編碼）；
2.自動適應遙控器振蕩電阻，容錯能力強；
3.可以通過學習鍵來設置輸出，點動，自鎖，互鎖等控制模式；
4.免開發，可快速出產品，外接零件極少,外圍電路簡單；
5.寬工作電壓:2.5-5.5V；
6.工作溫度：-30-+75℃；
7.解碼頻率：315M、433M（可選）；
8.尺寸小巧，結構安裝占位置極小。

三、典型應用：

無線遙控開關，無線遙控插座，身份識別，人體感應遙控?zé)簦?/span>門禁系統，遙控玩具車，無線防盜器遙控系統等。

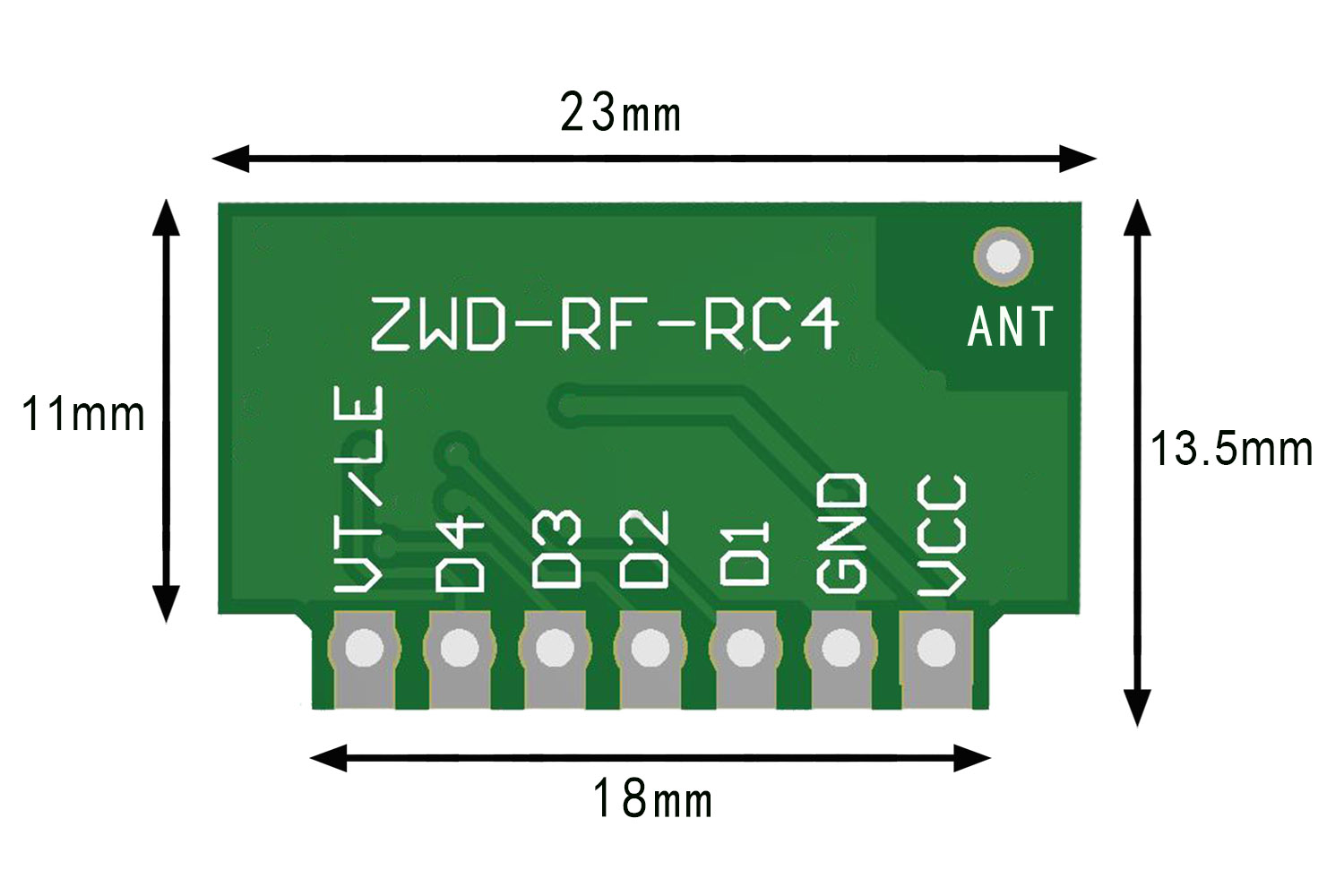

四、模塊尺寸：

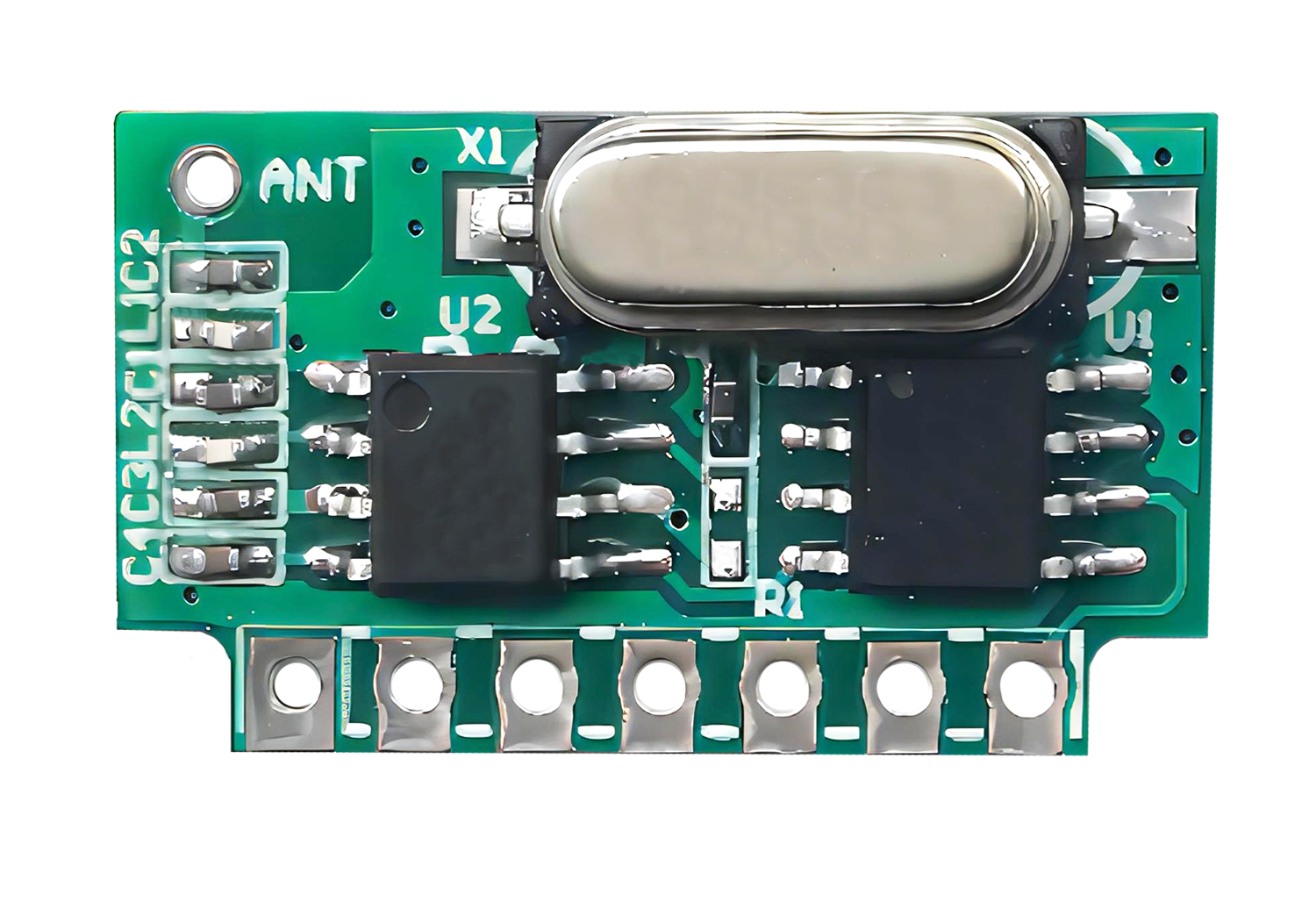

五、腳位功能：

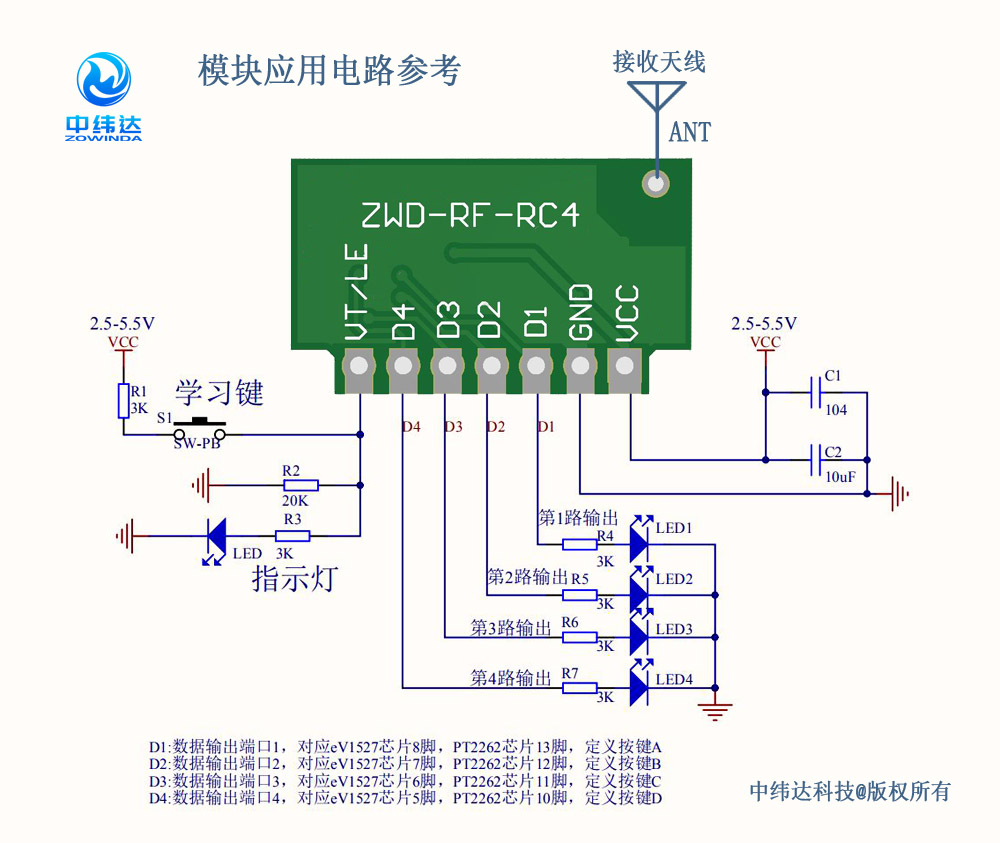

六、應用考設計電路

七、工作方式介紹

1、點動：按住遙控器按鍵開啟，松開按鍵關閉。

2、自鎖：按一下按鍵開啟；再按一下按鍵關閉。

3、互鎖：按第一個按鍵開啟；再按第二個按鍵關閉，每按一個按鍵只保留相應的輸出口高高電平輸出，其它輸出口低電平。

八、學習方法：

1、點動學習方法：按1次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

點動功能說明：按下遙控器按鍵對應繼電器吸合。放開遙控器按鍵對應繼電器斷開。
2、自鎖學習方法：連續按2次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

自鎖功能說明：按一下遙控器按鍵對應繼電器吸合，再按一下當前遙控器按鍵繼電器斷開。
3、互鎖學習方法：連續按3次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

互鎖功能說明：按一下遙控器A按鍵，對應繼電器吸合，第二繼電器斷開，按一下遙控器B按鍵，第二繼電器吸合，第一繼電器斷開。

4、兩路點動兩路自鎖學習方法：連續按4次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

兩路點動兩路自鎖功能說明：按遙控器A或B按鍵，對應繼電器吸合，松開對應繼電器斷開，按一下遙控器C或D按鍵，對應繼電器吸合，再按一下遙控器C或D按鍵，對應繼電器斷開。
5、兩路點動兩路互鎖學習方法：連續按5次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

兩路點動兩路互鎖功能說明：按遙控器A或B按鍵，對應繼電器吸合，松開對應繼電器斷開，按一下遙控器C按鍵，C對應繼電器吸合，D對應繼電器斷開。再按遙控器D按鍵，D對應繼電器吸合，C對應繼電器斷開。

6、兩路自鎖兩路互鎖學習方法：連續按6次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

兩路自鎖兩路互鎖功能說明：按一下遙控器A或B按鍵，對應繼電器吸合，再按一下遙控器A或B按鍵，對應繼電器斷開。按一下遙控器C按鍵，C對應繼電器吸合，D對應繼電器斷開。再按遙控器D按鍵，D對應繼電器吸合，C對應繼電器斷開。

7、兩套兩路互鎖學習方法：續按7次學習鍵，LED指示燈亮起，后按下需要對碼的遙控器任意按鍵，LED指示燈連續閃爍3次滅掉后對碼成功。

兩套兩路互鎖功能說明：按一下遙控器A按鍵，A對應繼電器吸合，B對應繼電器斷開。再按遙控器B按鍵，B對應繼電器吸合，A對應繼電器斷開。按一下遙控器C按鍵，C對應繼電器吸合，D對應繼電器斷開。再按遙控器D按鍵，D對應繼電器吸合，C對應繼電器斷開。

8、清碼功能：連續按8次學習鍵，LED指示燈伴隨閃爍4次，此時LED指示燈會自動連續閃爍4次，則清碼完成，清除所有之前學習過的遙控器按鍵碼。
提示：如需要增加遙控器，按同樣方法操作，最多可增加20個不同的遙控器。
（注：如使用對拷遙控器復制遙控器，可以增加無限多個遙控器）
