單路無線遙控開關315M433M帶解碼接收模塊eV1527解碼方案ZWD-RF-RC1
返回列表
一、簡述

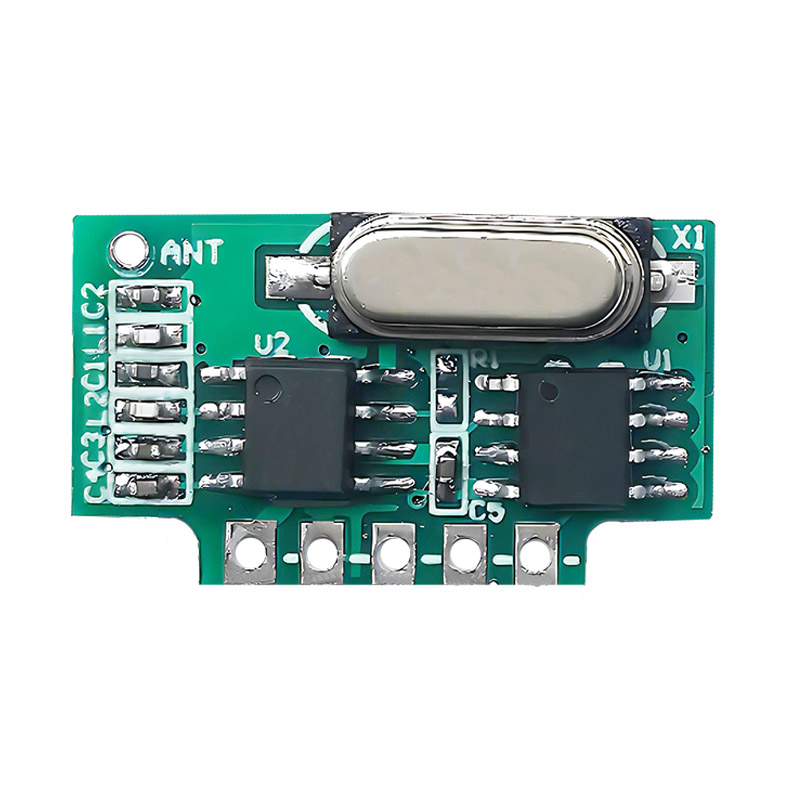

ZWD-RF-RC1是深圳市中緯達科技有限公司開發的一款增強型多功能單路無線遙控帶解碼接收模塊。模塊內置超外差無線射頻接收和智能解碼電路，自適應遙控器振蕩電阻，接收信號強，反應靈敏，遙控距離遠，抗干擾能力強。帶學習遙控碼功能，兼容遙控器芯片：2264、2260、2262、1527、FP527、2240、SMC918等遙控器，可自由搭配各種射頻遙控器，有點動、自鎖、互鎖、多檔延時等多種工作模式。超低待機功率，寬電壓輸入，廣泛應用于家里電器燈具、大型辦公室、各類展廳和生產車間等場景，安裝和使用靈活便攜，開關免布線，極大降低施工使用成本。

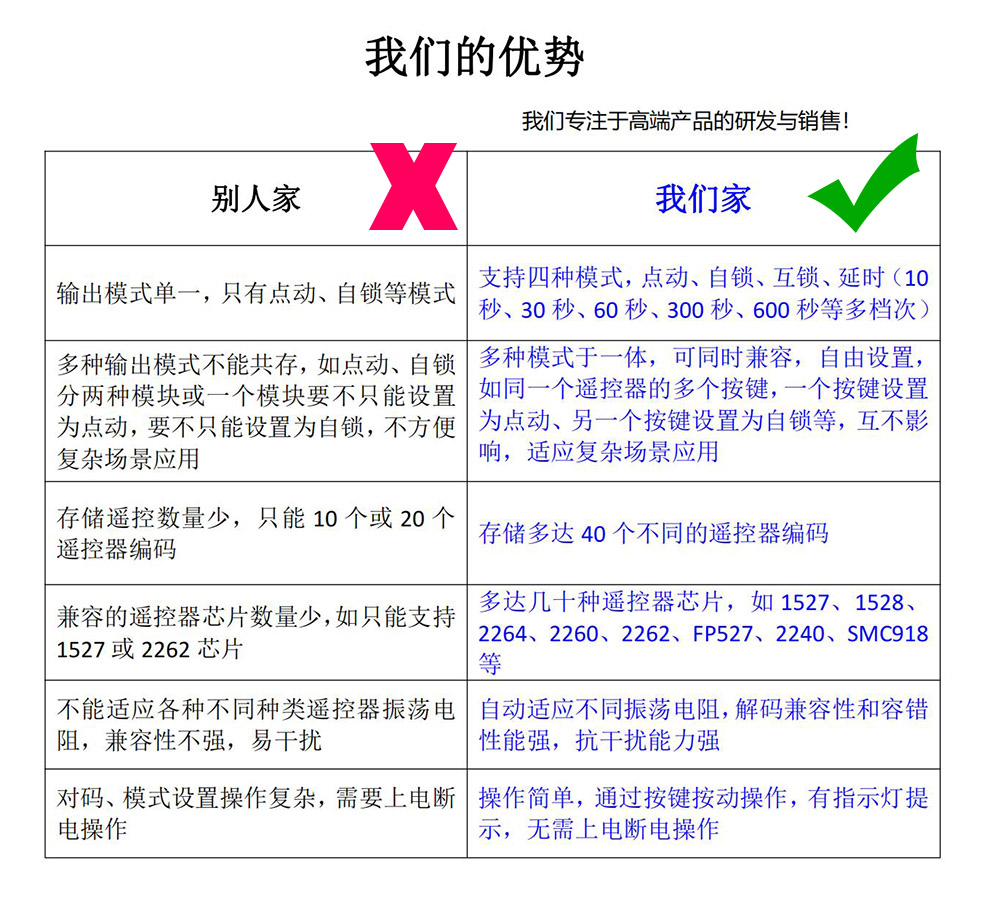

二、功能特點：
1.可學習存儲，最大40個遙控編碼；
2.自動適應遙控器振蕩電阻，容錯能力強；
3.可以通過開關鍵/學習鍵來設置輸出模式，點動，自鎖，互鎖，延時輸出10秒，30秒，60秒，180秒,600秒，多種模式可同時兼容；
4.免開發，可快速出產品，外接零件極少,外圍電路簡單；
5.寬工作電壓:2.5-5.5V；
7.解碼頻率：315M、433M等（按需選購）；
8.尺寸小巧，結構安裝占位置極小。
三、典型應用：
無線遙控開關，無線遙控插座，身份識別，人體感應遙控路燈，門禁系統，無線防盜器遙控系統等。

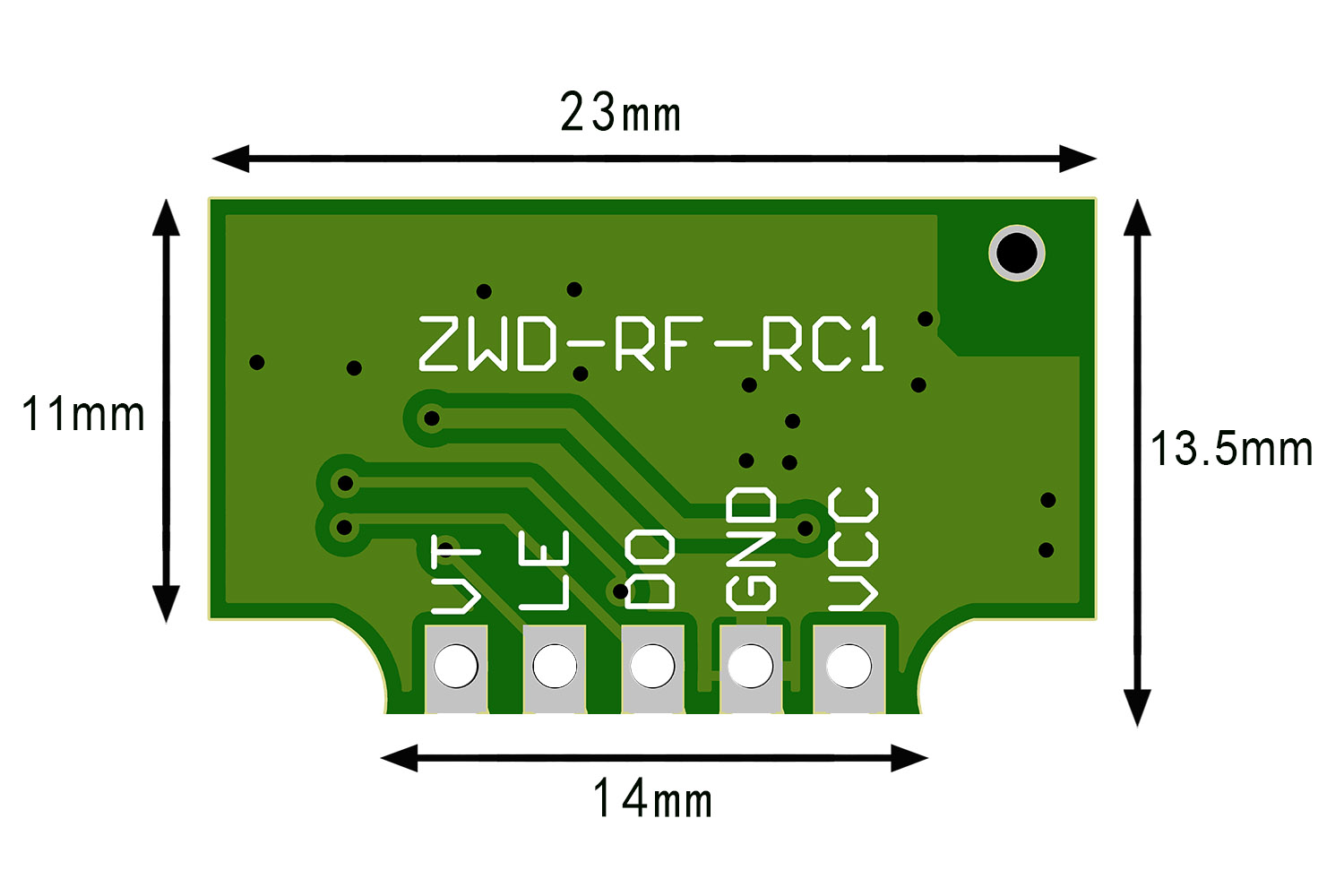

四、模塊尺寸：

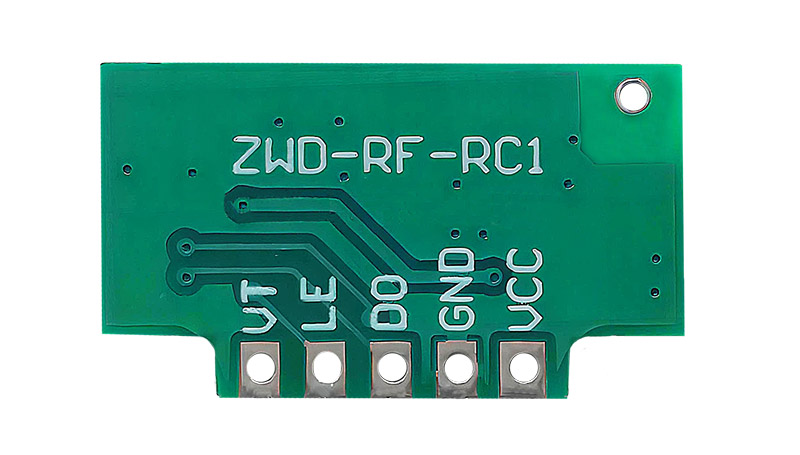

五、腳位功能：
VT | 學習鍵/開關鍵，短按開和關，長按進入學習對碼模式 |
LE | 指示燈，用于按鍵操作指示和工作狀態指示 |
DO | 控制輸出，默認低電平，輸出高電平 |
GND | 電源地 |
VCC | 電源正，DC2.5-5.5V |
六、工作方式介紹
點動：按住遙控器按鍵DO輸出高電平，松開按鍵DO輸出低電平。
自鎖：按一下按鍵DO輸出高電平；再按一下按鍵DO輸出低電平。
互鎖：按第一個按鍵DO輸出高電平；再按第二個按鍵DO輸出低電平。
延時：按下遙控器按鍵，DO輸出高電平相應的時間后變低電平。
七、學習方法：
注：短按開關鍵/學習鍵，按一下D0輸出，再按一下停止輸出，依此反復。
以下所有學習都需要進入學習模式，學習模式進入方法：長按學習鍵4秒鐘，具體操作如下：
1、點動：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按1次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
2、自鎖：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按2次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
3、互鎖：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按3次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器第一個按鍵，指示燈閃爍3次后長亮；10秒鐘內再按下需要學習的遙控器第二個按鍵，指示燈閃爍3次后學習成功，此時第一個按鍵已經設置為開，第二個按鍵已經設置為關。（如按了第一個按鍵，沒有操作第二個按鍵，等待10秒后退出學習模式，保留第一個按鍵設置為開；如果按的下第二個按鍵還是同一個按鍵，此按鍵設置為關）
4、快速設置4鍵延時：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按4次學習鍵，指示燈長亮后，任意按下需要對碼遙控器的任何一個按鍵，指示燈閃爍3次后學習成功，此時：
遙控器的1527芯片的第5腳，即K0腳 ，已經設置為30秒延時；
遙控器的1527芯片的第6腳，即K1腳 ，已經設置為60秒延時；
遙控器的1527芯片的第7腳，即K2腳 ，已經設置為180秒延時；
遙控器的1527芯片的第8腳，即K3腳 ，已經設置為600秒延時。
（以下是單獨設置單個按鍵的延時）
5、延時10秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按5次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
6、延時30秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按6次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
7、延時60秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按7次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
8、延時180秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按8次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
9、延時600秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
短按9次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。
10、清碼：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，
再長按10秒學習鍵，指示燈閃爍3次后清碼成功，即清除所有學習的遙控器。
八、各學習方式和應用場景說明：
點動：即手按住遙控器的相應鍵，DO輸出高電平，松開按鍵DO恢復低電平，，如一直按著遙控器按鍵，DO輸出一直輸出高電平，松開按鍵，DO輸出低電平，如門禁、開鎖、遙控玩具車等應用場景。
自鎖:手按下遙控器的按鍵，DO輸出高電平保持，再按下此按鍵，DO恢復低電平。如遙控器有多個按鍵，每個按鍵可分別按這個方式學習，讓每一個按鍵分別獨立控制不同的設備。如燈光開關控制場景，如遙控器有4個按鍵，可分別用來控制4個燈，相互間不受影響。
互鎖：手按下遙控器的第一個按鍵，DO輸出高電平保持，再按下遙控器的第二個按鍵，DO恢復低電平，學習此遙控器按鍵后，此按鍵只能用做開或關，如燈光開關控制場景，按遙控器的A按鍵開燈，再按B按鍵關燈。
延時：手按下遙控器的按鍵，DO輸出高電平保持設置的時間，到達設定時間后變低電平。
如用于報警器、路燈等場景，如按下按鍵，讓報警器響30秒，30秒后自動停止報警。
如需要增加遙控器，按同樣方法操作，控制器最多可增加40個不同的遙控器。
（注：這40個是指40個不同編碼的遙控器，如使用對拷遙控器復制遙控器或固定碼遙控器，因多個遙控器編碼都是一樣的，可以增加無限多個遙控器）
九、場景使用注意事項：
1、以上多種對碼模式，同一芯片可同時共存多種對碼模式，例如一個遙控的A按鍵可設置為自鎖模式，B按鍵為延時模式等。
2、在自鎖或互鎖模式的開狀態下，5個延時模式操作無效，只有自鎖或互鎖在關狀態下，延時模式才有效，例如遙控器A按鍵設置為自鎖，B按鍵設置為延時60秒，按下了A按鍵為開狀態下，再按B按鍵是無效的，只有再按A按鍵為關狀態，再按B按鍵才有效果。
3、相反，在延時模式工作中，如果按了自鎖按鍵或互鎖的關按鍵，會提前結束計時，輸出設為關。
4、在延時模式工作中，再次按了相應延時按鍵，則系統會重新計時，例如，延時還有20秒結束，按了30秒的延時按鍵，會重新從30秒開始計時，如按是60秒的延時按鍵，則會重新60秒開始計時；如果按是自鎖或互鎖的關按鍵，會提前結束計時，如按是互鎖的開按鍵，則變成常開。
5、在長按了4秒鐘進入學習模式后，如果10秒鐘后沒有接收到遙控器信號，會自動退出學習模式，如果在10秒內再短按一下學習鍵，則會提前退出學習模式。
6、如果同一個按鍵多次重復對碼，以最后一次對碼為準，最后一次的對碼信息會覆蓋前面的對碼信息。

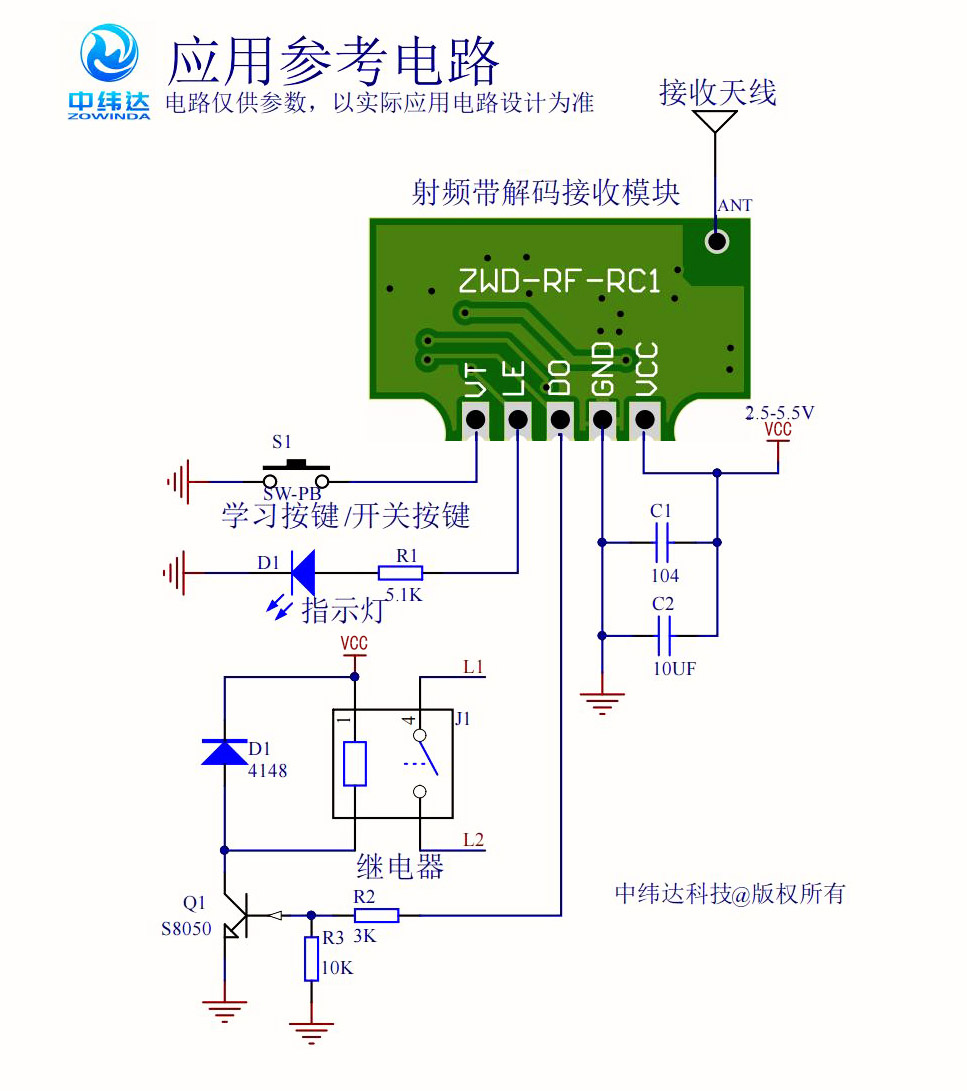

十、參考設計電路
