一、簡述

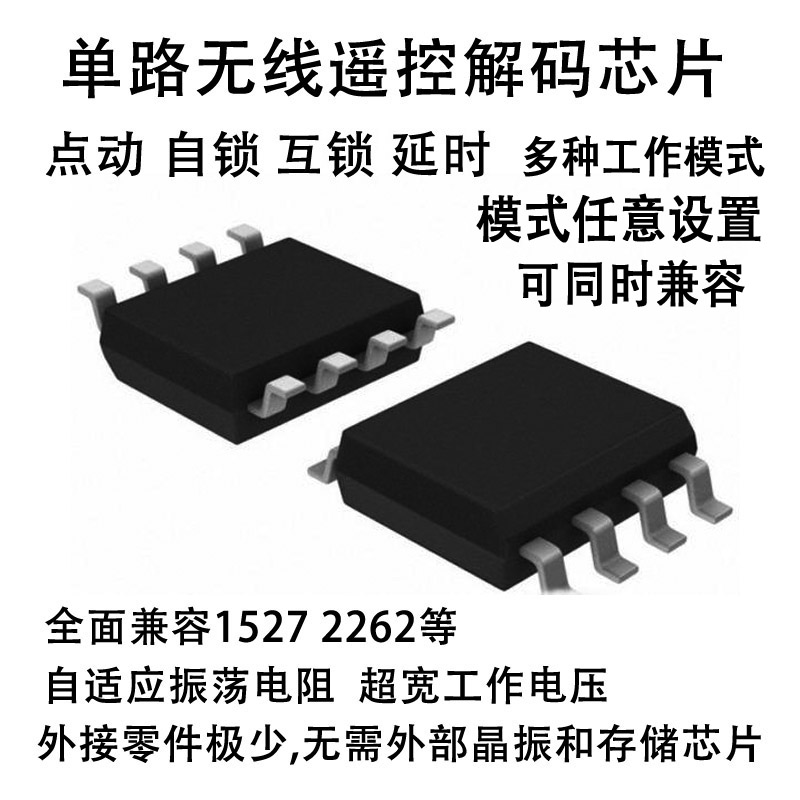

ZWD831學習碼編譯碼芯片是深圳市中緯達科技有限公司，針對單路無線遙控開發的遙控解碼IC，IC接收完整兼容EV1527、 SC1527、 PT2240、 PT2262，等發射芯片，兼容性和容錯性能強，自適應發射振蕩電阻。ZWD831是本公司ZWD821的升級增強版，可完全替換原來的ZWD821芯片，無需要更改原理圖。

二、功能特點：

1.可學習存儲（最大40個遙控編碼）；

2.容錯能力強；

3.可以通過開關鍵/學習鍵來設置輸出，點動，自鎖，互鎖，延時輸出10秒，30秒，60秒，180秒,600秒；

4.外接零件極少,無需外部晶振和存儲芯片；

5.寬工作電壓:2.5-5.5V；

6.工作溫度：-10-+75℃；

7.解碼頻率：315M、433M等（取決于接收模塊）；

8.封裝：SOP8。

三、典型應用：

無線遙控開關，無線遙控插座，身份識別，人體感應遙控路燈，無線防盜器遙控系統

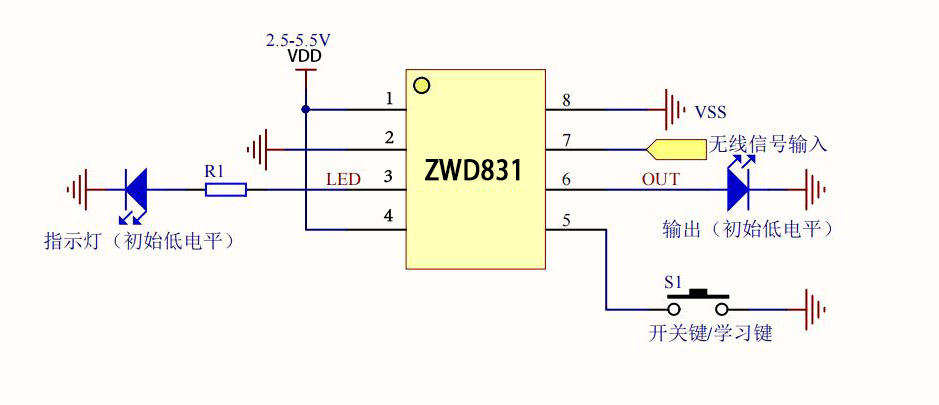

四、腳位功能：

五、工作方式介紹

點動：按住遙控器按鍵開啟，松開按鍵關閉。

自鎖：按一下按鍵開啟；再按一下按鍵關閉。

互鎖：按第一個按鍵開啟；再按第二個按鍵關閉。

延時：按下遙控器按鍵，開啟相應的時間后自動關閉。

六、學習方法：

注：短按開關鍵/學習鍵，按一下開，再按一下關，依此反復。

以下所有學習都需要進入學習模式，學習模式進入方法：長按學習鍵4秒鐘，具體操作如下：

1、點動：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按1次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

2、自鎖：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按2次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

3、互鎖：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按3次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器第一個按鍵，指示燈閃爍3次后長亮；10秒鐘內再按下需要學習的遙控器第二個按鍵，指示燈閃爍3次后學習成功，此時第一個按鍵已經設置為開，第二個按鍵已經設置為關。（如按了第一個按鍵，沒有操作第二個按鍵，等待10秒后退出學習模式，保留第一個按鍵設置為開；如果按的下第二個按鍵還是同一個按鍵，此按鍵設置為關）

4、快速設置4鍵延時：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按4次學習鍵，指示燈長亮后，任意按下需要對碼遙控器的任何一個按鍵，指示燈閃爍3次后學習成功，此時：

遙控器的1527芯片的第5腳，即K0腳 ，已經設置為30秒延時；

遙控器的1527芯片的第6腳，即K1腳 ，已經設置為60秒延時；

遙控器的1527芯片的第7腳，即K2腳 ，已經設置為180秒延時；

遙控器的1527芯片的第8腳，即K3腳 ，已經設置為600秒延時。

（以下是單獨設置單個按鍵的延時）

5、延時10秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按5次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

6、延時30秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按6次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

7、延時60秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按7次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

8、延時180秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按8次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

9、延時600秒：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

短按9次學習鍵，指示燈長亮后，10秒鐘內按下需要學習的遙控器按鍵，指示燈閃爍3次后學習成功。

10、清碼：長按學習鍵4秒鐘，待指示燈閃3下后即進入學習模式，

再長按10秒學習鍵，指示燈閃爍3次后清碼成功，即清除所有學習的遙控器。

七、各學習方式和應用場景說明：

點動：即手按遙控器的每一個鍵，相應繼電器接通，松開遙控器按鍵，相應繼電器斷開，如一直按著遙控器按鍵，則繼電器一直接通，松開按鍵，繼電器斷開如門禁、開鎖、遙控玩具車等應用場景。
自鎖:手按下遙控器的按鍵，相應繼電器接通，再按下此按鍵，相應繼電器斷開。如遙控器有多個按鍵，每個按鍵可分別按這個方式學習，讓每一個按鍵分別獨立控制不同的設備。如燈光開關控制場景，如遙控器有4個按鍵，可分別用來控制4個燈，相互間不受影響。
互鎖：手按下遙控器的第一個按鍵，相應的繼電器接通，再按下遙控器的第二個按鍵，相應的繼電器斷開，學習此遙控器按鍵后，此按鍵只能用做開或關，如燈光開關控制場景，按遙控器的A按鍵開燈，再按B按鍵關燈。
延時：手按下遙控器的按鍵，繼電器自動接通設置的時間，到達設定時間后自動斷開。
如用于報警器、路燈等場景，如按下按鍵，讓報警器響30秒，30秒后自動停止報警。

如需要增加遙控器，按同樣方法操作，控制器最多可增加40個不同的遙控器。
（注：這40個是指40個不同編碼的遙控器，一個遙控器按鍵算一個編碼，如使用對拷遙控器復制遙控器，可以增加無限多個遙控器）

八、場景使用注意事項：

1、以上多種對碼模式，同一芯片可同時共存多種對碼模式，例如一個遙控的A按鍵可設置為自鎖模式，B按鍵為延時模式等。

2、在自鎖或互鎖模式的開狀態下，5個延時模式操作無效，只有自鎖或互鎖在關狀態下，延時模式才有效，例如遙控器A按鍵設置為自鎖，B按鍵設置為延時60秒，按下了A按鍵為開狀態下，再按B按鍵是無效的，只有再按A按鍵為關狀態，再按B按鍵才有效果。

3、相反，在延時模式工作中，如果按了自鎖按鍵或互鎖的關按鍵，會提前結束計時，輸出設為關。

4、在延時模式工作中，再次按了相應延時按鍵，則系統會重新計時，例如，延時還有20秒結束，按了30秒的延時按鍵，會重新從30秒開始計時，如按是60秒的延時按鍵，則會重新60秒開始計時；如果按是自鎖或互鎖的關按鍵，會提前結束計時，如按是互鎖的開按鍵，則變成常開。

5、在長按了4秒鐘進入學習模式后，如果10秒鐘后沒有接收到遙控器信號，會自動退出學習模式，如果在10秒內再短按一下學習鍵，則會提前退出學習模式。

6、如果同一個按鍵多次重復對碼，以最后一次對碼為準，最后一次的對碼信息會覆蓋前面的對碼信息。

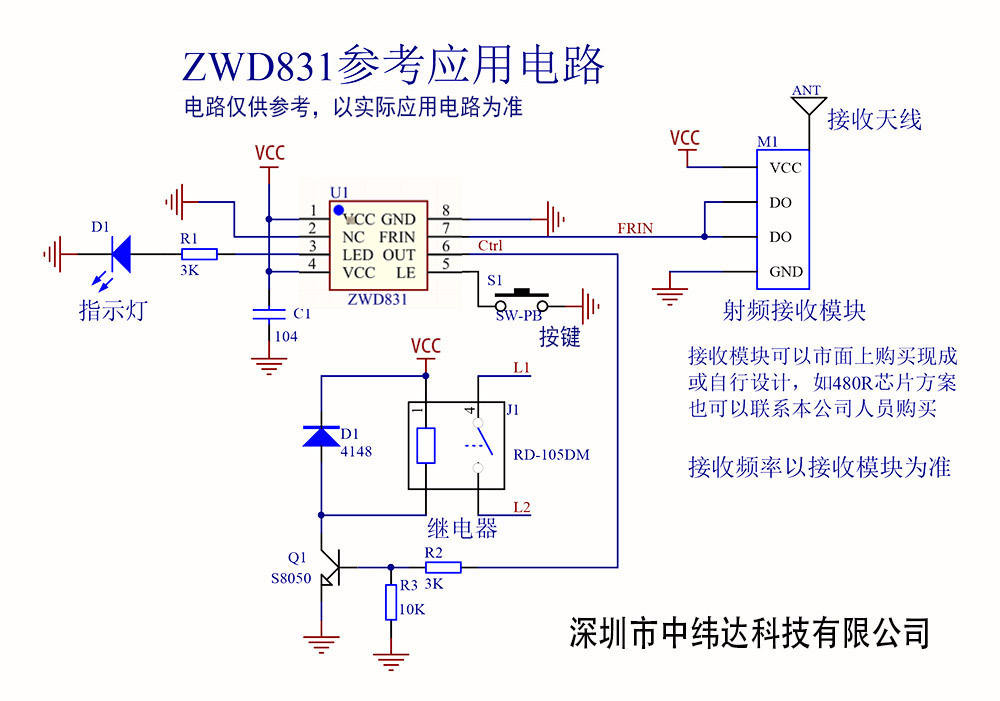

九、參考設計電路
